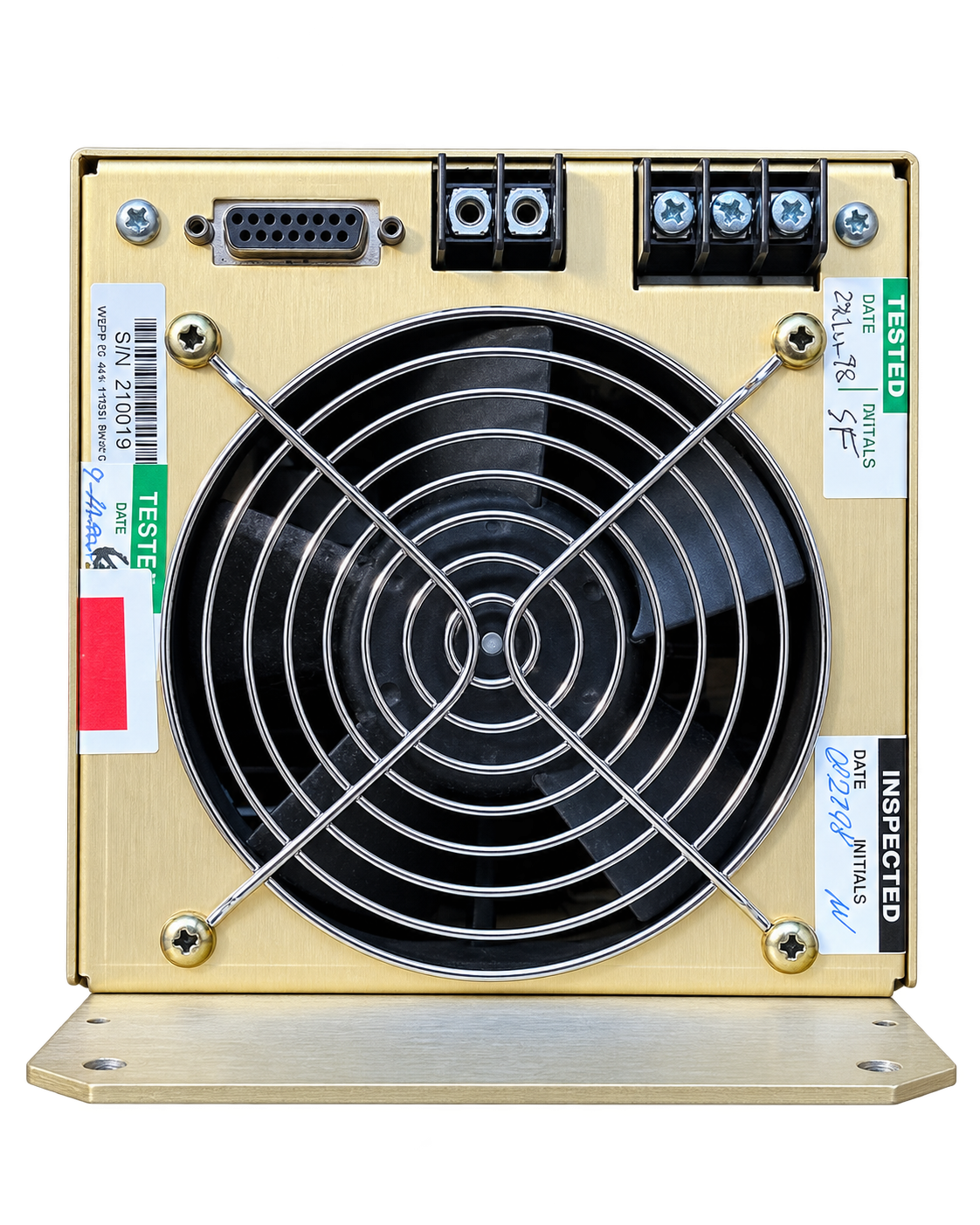

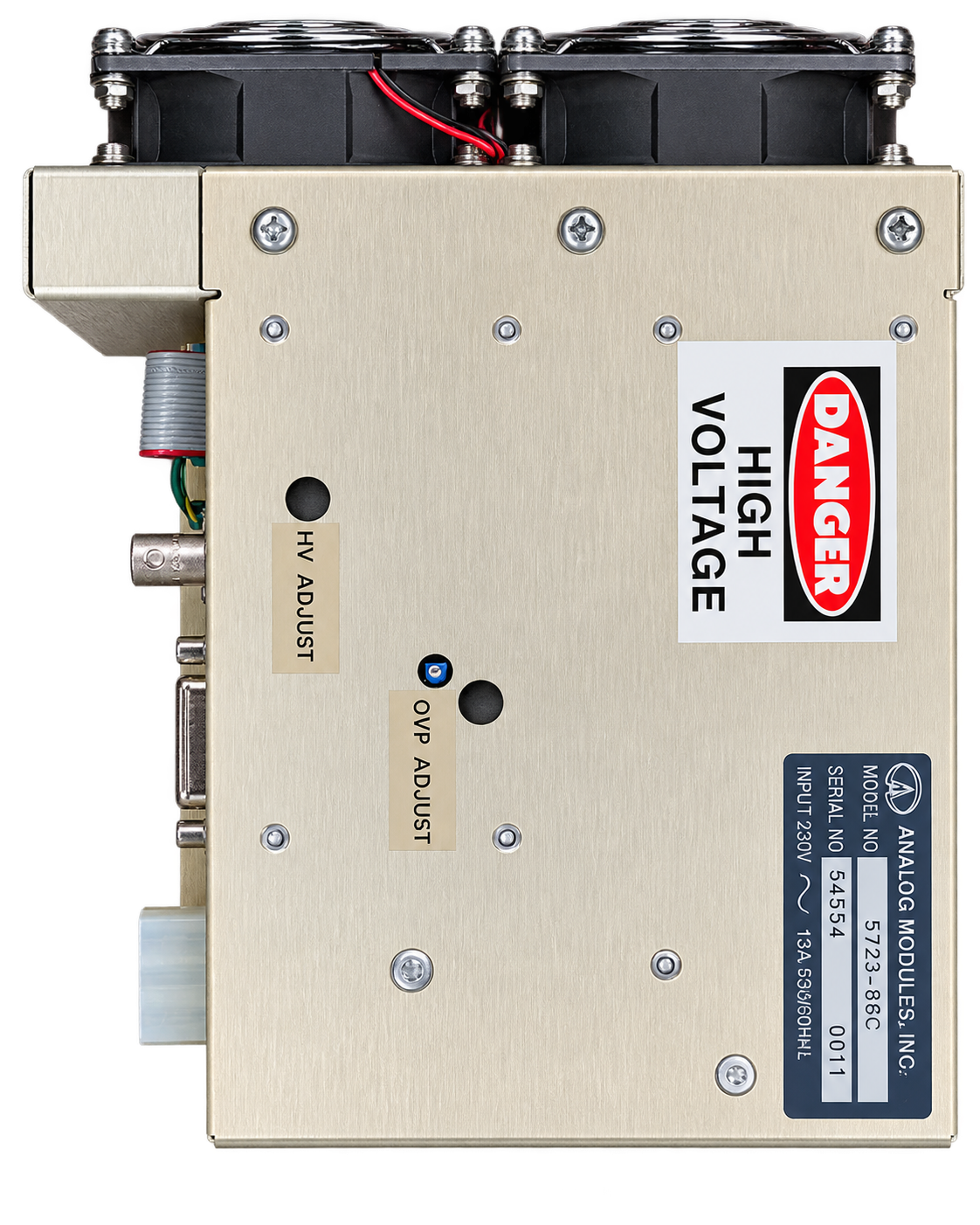

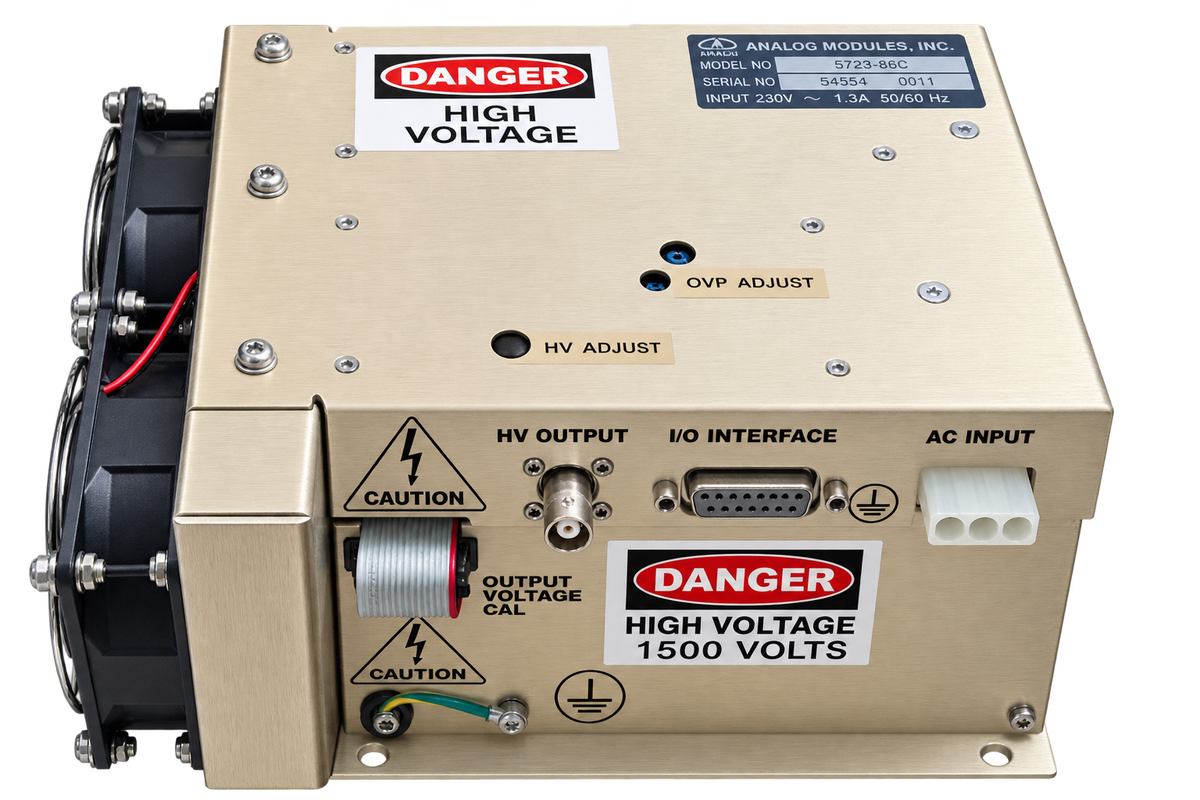

Analog Modul HVPS 5723-86C

Analog Modules 5723-86C – Kondensator-Ladenetzteil 1.500 V / 1.500 W für gepulste Festkörperlaser (Original Ersatzteil)

Das Analog Modules 5723-86C ist ein originales Hochspannungs-Ladenetzteil von Analog Modules Inc. (USA). Es lädt die Energiespeicher-Kondensatoren gepulster, blitzlampengepumpter Festkörperlaser. Das 5723-86C ist eine in kleiner Stückzahl gefertigte Sonderausführung des Modells 5723-1500-2-D für medizinische Lasersysteme. Die Baureihe 5723 wird vom Hersteller nicht mehr produziert, und originale Ersatzgeräte sind nur noch begrenzt verfügbar.

Kompatibilität

Das Netzteil ist als direktes Ersatzteil für folgenden Einsatz vorgesehen:

• Lasersysteme, in denen ein Analog Modules 5723-86C verbaut ist

Bitte beachten Sie: Gegenüber dem Standardmodell 5723-1500-2-D ist beim 5723-86C die Steuerschnittstelle geändert (Inhibit-Eingang mit Schutzbeschaltung, Ansteuerung erst ab >5 V; Statusausgänge ohne Pull-up-Widerstände; Peak-Hold-Schaltung für 20 Hz Pulsfrequenz). Das Netzteil ist daher nicht ohne Anpassung gegen andere Ausführungen der 5723-Serie austauschbar. Bitte vergleichen Sie vor dem Kauf die Modellnummer mit dem Typenschild Ihres verbauten Netzteils. Gerne prüfen wir die Kompatibilität für Ihr Gerät.

Eigenschaften & Vorteile

Das originale Analog Modules Netzteil sorgt für eine zuverlässige und präzise Energieversorgung des Laserpulses:

• Originales Analog Modules Ersatzteil – Baureihe abgekündigt, daher ideal zur Ersatzteilbevorratung
• Hohe Leistungsdichte: 1.500 W in kompakter OEM-Bauform
• Präzise Spannungsregelung (0,1 %) für gleichbleibende Pulsenergie
• Aktive Leistungsfaktorkorrektur und hoher Wirkungsgrad (85–90 %)
• Galvanisch getrennt mit geringem Ableitstrom – ausgelegt für medizinische Anwendungen
• Schutz gegen Leerlauf, Kurzschluss, thermische Überlast und Überspannung

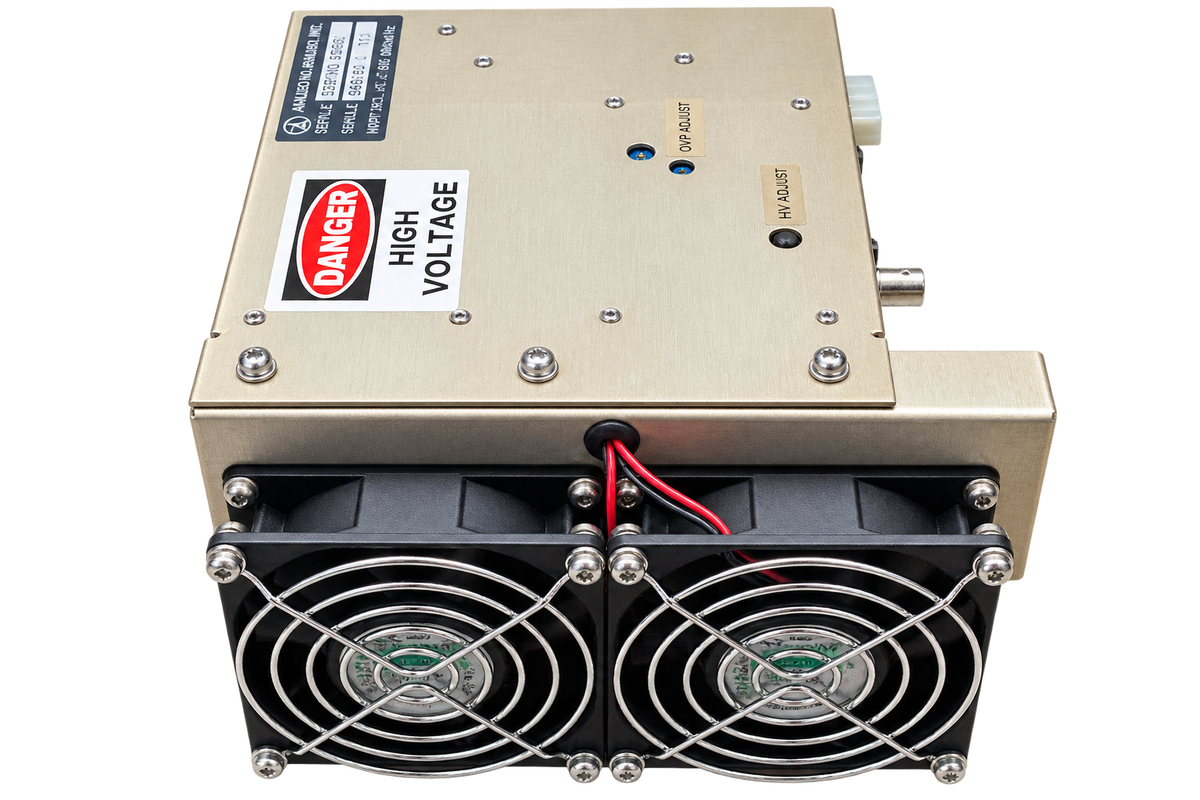

• Integrierte Zwangsbelüftung mit zwei Lüftern

Hinweis: Hochspannungsbaugruppe – Ein- und Ausbau nur durch qualifiziertes Fachpersonal.
